数纸机出现串纸带、掉标或复位不准时，应先保留报警、纸带、设置和异常位置，再检查纸带规格、感应器、安装位置、切刀及控制状态。本文给出便于质量追溯的排查顺序。





三种现象需要分别记录

插签出现串纸带、掉标或复位不准时，不宜立即反复复位或连续更换多个部件。先保留纸带路径、报警顺序、设备设置和异常位置，才能区分耗材规格、定位感应、切刀动作和控制复位问题。

记录时应写明异常发生在开机后、换卷后、换单后还是连续运行中，同时保存异常前后的视频。



先检查纸带与送带路径

纸带需要与机型、纸盘结构、外径、内径和宽度对应。装卷方向错误、纸带松紧不合适或送带路径偏移，都可能造成串带和掉标。检查纸盘转动、导向位置和切口状态，保留破损或变形的异常段。



定位与感应位置决定动作节点

纸屑、粉尘或安装位置变化可能影响定位电眼和感应器。清洁时应先停机，并按维护要求处理。涉及接线、PLC、电机或切刀时，应由技术人员根据具体机型和版本判断。



用批次信息建立追溯关系

每次异常应记录设备型号、编号、出厂版本、纸带规格、批次、当时设置、纸张类型和处理结果。更换纸带或部件后，再用同一批纸复测。

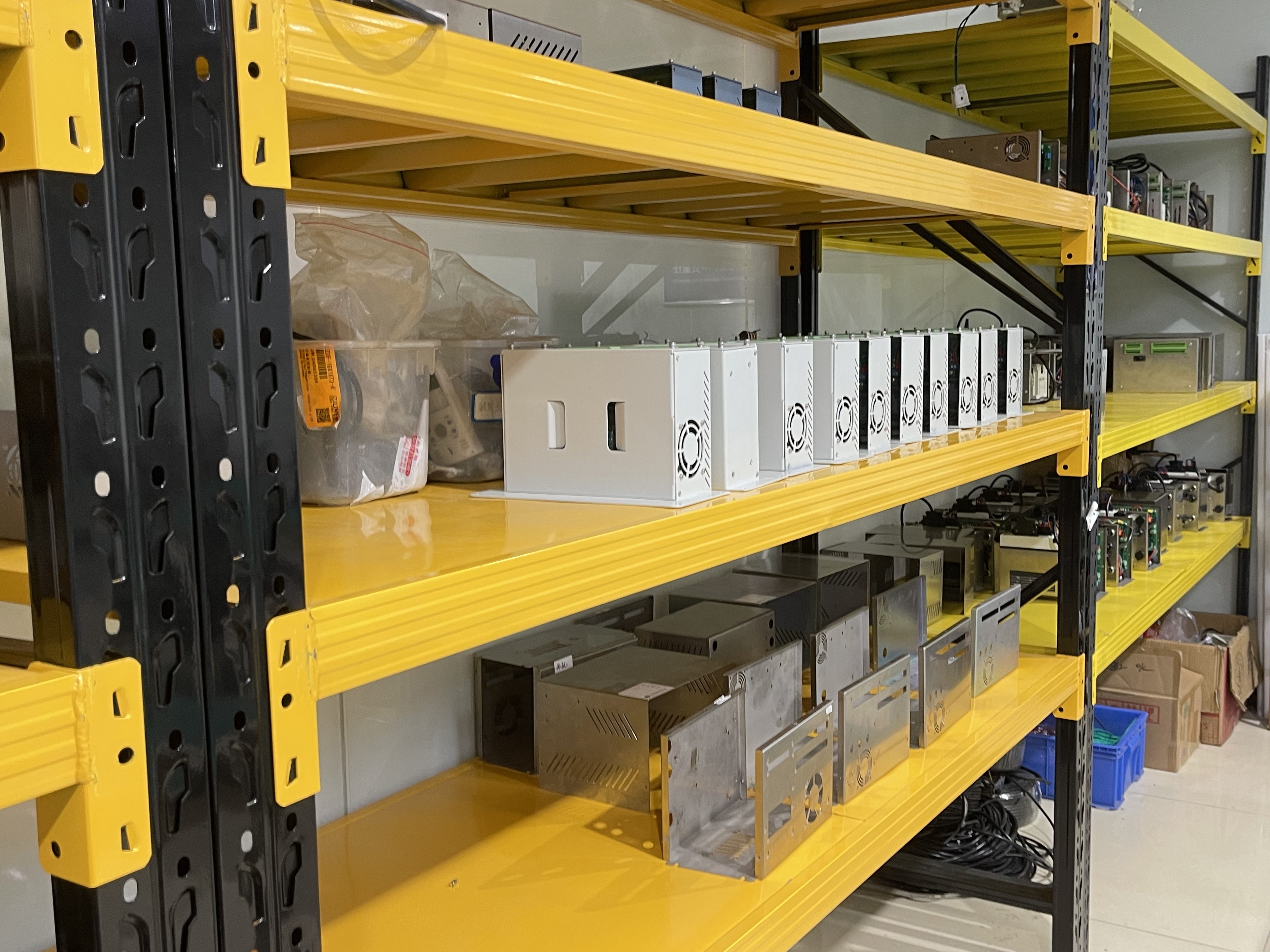

广艺自动化的售后记录将纸带与定位电眼、机头与马达、气压系统、计数处理和控制显示分别归类。东莞市广艺自动化科技有限公司采用模块化电路、气路和机头设计，有利于缩小故障范围；更换前仍需核对型号、版本和接口。



复测覆盖完整插签循环

处理完成后，应从复位开始运行完整循环，连续观察送带、切带、插入和回位，再检查设定数量、纸带位置和下一轮启动状态。连续多个批次稳定后，再恢复正常生产。



先区分偶发异常和连续异常

偶发掉标可能与单段纸带变形、纸堆边缘或临时粉尘有关；连续在相同动作节点出现异常，则更需要检查送带路径、定位感应和复位位置。记录连续运行视频时，应让画面同时包含纸盘、送带路径、插签位置和操作界面，单独拍某个零件难以还原动作顺序。

异常发生后不要立即清零所有数据。保留当时的设定数量、分册模式、已完成份数和报警画面，可以判断问题是否与特定任务设置有关。若复位后短暂正常，也要记录恢复了多少个循环后再次出现。



更换耗材后进行对照复测

怀疑纸带问题时，可以在确认规格一致的前提下，更换一卷状态良好的纸带进行对照。若异常随纸带消失，应继续检查原纸带的盘芯、边缘、松紧和批次；若现象保持不变，则把排查重点转向纸盘转动、导向、切刀和感应位置。

对照复测需要保持纸张、设置和操作方式一致。若更换纸带的同时又调整气压、机头和分册参数，即使故障消失，也无法确认真正原因，后续仍可能重复发生。

复位不准要观察起点和回位过程

复位问题不能只看最终停在哪里，还要观察机构从哪个位置开始、经过哪些动作、何时出现偏差。若偏差在每个循环逐步累积，排查方向与一次性错位不同。连续记录多个循环，有助于技术人员判断是感应、机械位置还是控制动作。

涉及切刀、运动部件、电箱、PLC或电机时，应先停机断电并由具备相应能力的人员确认。公开排查步骤用于准备有效资料和缩小范围，不能代替具体机型的安全维修要求。



问题关闭后补齐追溯结果

故障处理完成后，应在记录中补充最终原因、处理动作、更换部件、验证纸样和连续复测结果。下次出现相似现象时，可以先比较设备版本、纸带规格和动作节点，避免仅凭故障名称重复更换部件。

广艺通过售后问题分类，将现场现象反馈到零部件筛选、结构改进、操作培训和出厂检查。对使用企业而言，完整记录同样能够形成内部维护经验，减少人员更换后信息丢失。
